خط إنتاج أنابيب مرنة تحت سطح البحر

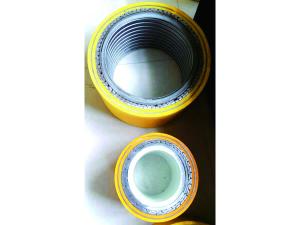

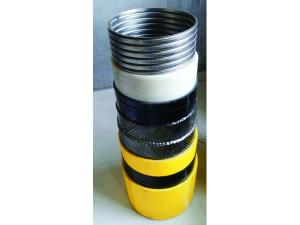

1. عملية الإنتاج للأنابيب المرنة التي تستخدم تحت سطح البحر

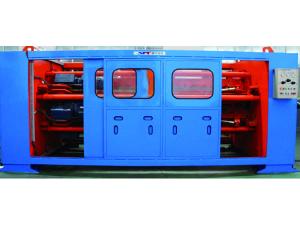

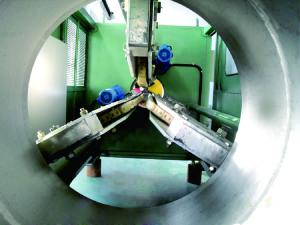

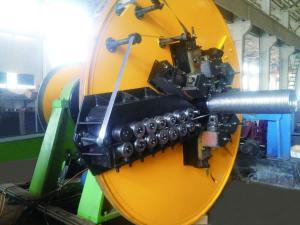

2. ماكينة تدريع الشريط التشابك KRH

إن هذه المعدات لخط إنتاج الأنابيب التي تُستخدم تحت سطح البحر يتم استخدامها أساساً لتصفيح الهيكل العضمي للأنابيب.

المواصفات
حجم الأنبوب حجم الشريط المدرع ( عرض×الثخن) أقصى سرعة دوران لرأس التدريع حجم بكرة السحب
إنش mm mm rpm mm
Φ2-Φ16 Φ50-Φ420 24×0.65-24×0.65 30 Φ9500

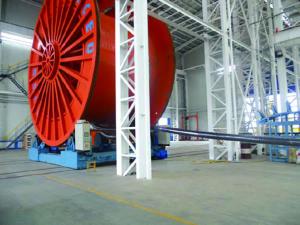

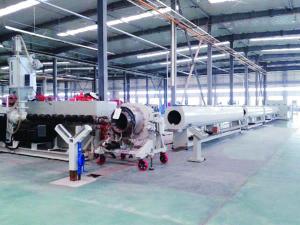

3. البطانة وخط بثق الأغطية لخط الأنابيب المرنة التي تستخدم تحت سطح البحر

خط بثق البطانة SPV
خط بثق الغلاف SPV

المواصفات
حجم الأنبوب قطر البرغي L/D البرغي أقصى قابلية للبثق حجم بكرة الأنبوب
إنش mm mm - Kg/h mm
Φ2-Φ16 Φ50-Φ420 90 33/36 860 Φ9500

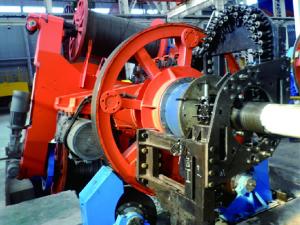

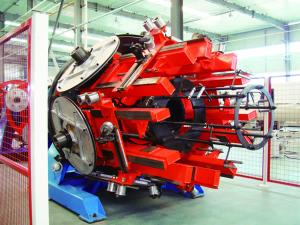

4. ماكينة تدريع تشابك القضيب الفولاذي المتحمل للضغط KP

إن ماكينة تدريع تشابك القضيب الفولاذي تُستخدم لتصنيع الطبقة المتحملة للضغط الخاصة بالأنبوب المدرع.

المواصفات
حجم الأنبوب حجم الشريط المدرع (عرض×ثخانة) أقصى سرعة دوران حجم البكرة للقضيب الفولاذي (OD×ID× العرض ) حجم بكرة الأنبوب
إنش mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 11×4.8-27×12 40 Φ1200×Φ600×1700 Φ9500

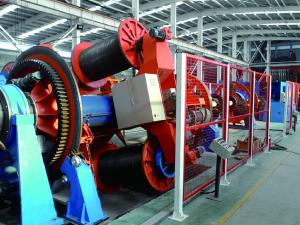

5. ماكينة تدريع الشريط الفولاذي المسطح لخط إنتاج الأنابيب المرنة التي تُستخدم تحت سطح البحر

إن ماكينة تدريع الشريط الفولاذي المسطح هذا يتم توظيفة عادة للقيام بعملية تدريع الطبقة المقاومة للضغط للأنبوب الذي يستخدم تحت سطح البحر.

المواصفات
حجم الأنبوب حجم الشريط المدرع (عرض×ثخانة) أقصى سرعة دوران لرأس التدريع حجم بكرة الشريط الفولاذي حجم بكرة الدفع والسحب
إنش mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 (30-90)×(0.5-1.5) 30 Φ1200 Φ9500

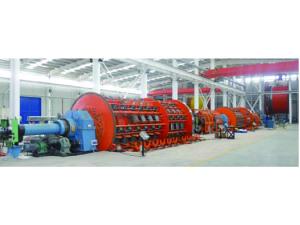

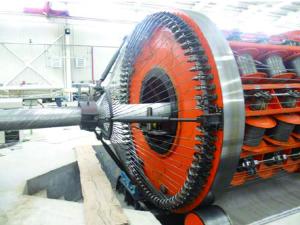

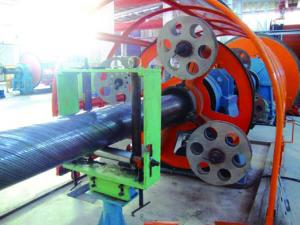

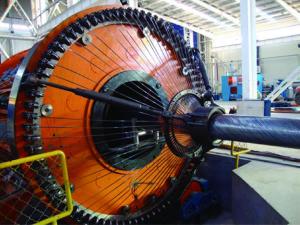

6. ماكينة تدريع السلك المسطح والمقوى KJK لخط إنتاج الأنابيب المرنة التي تُستخدم تحت سطح البحر

يتم استخدام ماكينة تدريع السلك المسطح المقوى للقيام بعملية تدريع الطبقة المقواة لضمان قوة الشد متفوقة للأنبوب المرن.

المواصفات
حجم الأنبوب حجم السلك الفولاذي المسطح ( عرض×ثخانة) أقصى سرعة دوران لرأس التدريع حجم البكرة لسلك الفولاذ المسطح عدد البكرات للسلك الفولاذي المسطح
إنش mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 5×2-14×7 15 Φ630 80+80

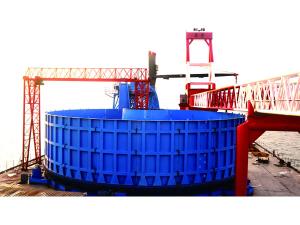

7. القرص الدوار للكابل

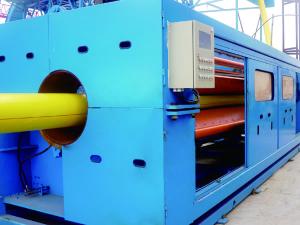

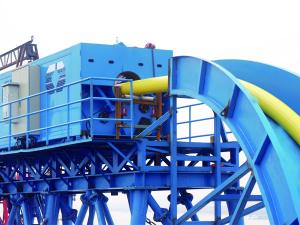

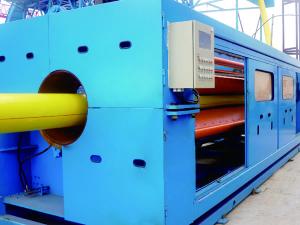

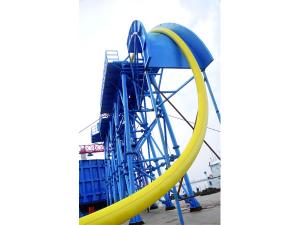

إن كابل القرص الدوار لخط إنتاج خط الأنابيب التي تستخدم تحت سطح البحر يتم تركيبه عادة على السفن. فهو مزود بشداد للقيام بعملية دفع ورفع الأنبوب المرن.

المواصفات
قطر القرص الدوار أقصى قابلية تحمل أقصى قوة سحب لجهاز الشد أقصى قوة سحب
mm t t m/ دقيقة
Φ25000 4000 15 20
